یکی از مراحل حساس در نصب و راه‌اندازی سیستم دوربین‌های مداربسته، انتخاب کابل مناسب است. انتخاب یک کابل مناسب می‌تواند از قطعی سیگنال، افت کیفیت تصویر و مشکلات مربوط به تغذیه جلوگیری کند. در نتیجه سیستم نظارتی شما عملکرد بهتری داشته باشدـ
کابل‌های موجود در بازار تنوع زیادی دارد. شما باید انواع کابل، مزایا و معایب هر کدام را بشناسید تا بتوانید بر اساس نیازهای خود بهترین گزینه را انتخاب کنید.

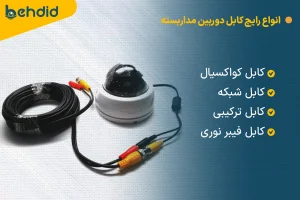

انواع رایج کابل دوربین مداربسته
کابل‌هایی که در سیستم‌های دوربین مداربسته می‌توانید استفاده کنید، بر اساس نوع سیگنال انتقالی و ساختار دسته‌بندی به انواع زیر تقسیم بندی می می‌شوند:
کابل کواکسیال
کابل کواکسیال از کابل‌های قدیمی و پرکاربردی است که برای انتقال دادن سیگنال‌های ویدیویی در سیستم مداربسته آنالوگ استفاده می‌کنند. این کابل از چهار لایه اصلی تشکیل می‌شود که شامل هادی مرکزی، عایق دی الکتریک، شیلد و روکش بیرونی است.
- هادی مرکزی از جنس مس و یا جنس فولاد با روکش مس است. وظیفه آن انتقال دادن سیگنال‌های ویدیویی است.
- دی الکتریک یک لایه عایقی است که هادی مرکزی را احاطه می‌کند و از تماس آن با لایه محافظ جلوگیری می‌کند. جنس این لایه معمولاً از فوم پلی اتیلین و یا پلی اتیلین جامد است.
- شیلد یک لایه بافته شده و یا یک فویل فلزی است که عایق دی الکتریک را می‌پوشاندـوظیفه آن محافظت کردن از سیگنال در برابر نویز و یا تداخلات الکترومغناطیسی است.
- روکش بیرونی یک لایه محافظ از جنس پی‌وی‌سی و یا پلی اتیلین است که می‌تواند از تمامی لایه داخلی در برابر عوامل محیطی مثل سایش، رطوبت و نور خورشید محافظت کند.
انواع رایج کابل کواکسیال
اما می‌خواهیم به شما رایج‌ترین انواع کابل کواکسیال را نشان دهیم تا بیشتر با آنها آشنا شوید:
RG59
این کابل جز رایج‌ترین نوع از کابل‌های کواکسیال است که برای دوربین‌های مداربسته آنالوگ استفاده می‌شود. این کابل‌ها نسبت به RG6قطر کمتری دارند و برای مسافت‌های کوتاه حدوداً ۳۰۰ متر مناسب هستند. این کابل‌ها را همراه با سیم برق و یا همان کابل‌های ترکیبی عرضه می‌کنند.
RG6
این کابل‌ها نسبت به مدل قبلی قطر بیشتری دارند و برای انتقال دادن سیگنال‌ها در مسافت‌های طولانی یعنی بالای ۳۰۰ متر مناسب هستند. در این کابل افت سیگنال کمتر است و معمولاً برای ماهواره و یا آنتن‌های تلویزیون استفاده می شود.
RG11
این کابل از ضخیم‌ترین نوع کابل‌های کواکیسیال است که برای کاربردهای خاص و مسافت‌های بسیار طولانی استفاده می‌شود. این کابل نسبت به افت سیگنال حساسیت بالایی دارد.
مزایای کابل کواکسیال
کابل‌های کواکسیال در مقایسه با کابل‌های دیگر قیمت‌های بسیار به صرفه‌تر دارند. نصب و اتصال این کابل‌ها ساده بوده و به تجهیزات تخصصی پیچیده‌ای نیاز ندارید. برای سیستم‌های آنالوگ این کابل‌ها می‌تواند تصاویری با کیفیت قابل قبول ارائه دهد.
معایب کابل کواکسیال
در مسافت‌های طولانی با افزایش طول کابل کیفیت سیگنال‌های ویدیویی کمتر می‌شود و ممکن است که شما به تقویت کننده‌ها احتیاج داشته باشید. اگرچه شیلد کابل می‌تواند از نویز محافظت کند، اما در محیط‌هایی که نویز الکترومغناطیسی بالا است، کیفیت تصویر را تحت تاثیر قرار می‌دهد.
کابل کواکسیال فقط برای انتقال دادن سیگنال‌های ویدیویی طراحی شده است و نمی‌توان از آن برای انتقال برق و یا داده‌های کنترلی استفاده کرد، اما برای انتقال آنها باید از کابل‌های جداگانه استفاده کنید.
کابل شبکه
کابل شبکه که آن را با کابل اترنت هم می‌شناسیم، جزو کابل‌های اصلی برای انتقال دادن داده در سیستم دوربین‌های مداربسته تحت شبکه است. این نوع کابل از ۸ سیم مسی تشکیل می‌شود که به شکل جفت به هم تابیده شده‌اند.این ساختار باعث شده که میزان تداخلات الکترومغناطیسی به شدت کاهش پیدا کند.
انواع رایج کابل شبکه بر اساس Cat (Category)
Cat 5
قدیمی‌ترین استاندارد رایج به حساب می‌آید که برای سرعت‌های ۱۰۰ مگابایت بر ثانیه مناسب است. این مدل برای سیستم‌های مدار بسته آی پی مدرن توصیه نمی‌شود.
Cat 5e
این نسخه بهبود یافته Cat 5 است که از سرعت‌های هزار مگابت بر ثانیه پشتیبانی می‌کند. این مدل برای اکثر سیستم‌های مداربسته آی پی که پهنای باند متوسطی دارند، می‌تواند مناسب باشد.
Cat 6
از نظر ساختاری شیلدینگ نسبت به نوع قبلی بهتر هستند و می‌تواند سرعت‌های ۱٠٠٠گیگابایتی را در مسافت‌های طولانی با باند بیشتر و نویز کمتر پشتیبانی کنند.
Cat 6a
نسخه پیشرفته‌تر از Cat6 بوده و از سرعت‌های ۱۰ گیگابایت بر ثانیه تا مسافت‌های محدود را می‌تواند پشتیبانی کند. این مدل برای سیستم‌هایی که پهنای باند بالا و دوربین‌هایی با تعداد زیاد دارند می‌تواند مناسب باشد.
مزایای کابل شبکه
کابل شبکه می‌تواند به طور همزمان هم برق و هم داده را به دوربین‌های آی پی انتقال دهد. در این صورت نیاز به کابل کشی جداگانه برق از بین می‌رود. کابل شبکه برای انتقال دادن تصاویر با کیفیت بالا و حجم زیاد، پهنای باند بالایی دارد.
کابل شبکه می‌تواند داده‌های ویدیویی صوتی و کنترلی را به طور دو طرفه انتقال دهد. کابل شبکه به راحتی قابل مسیریابی بوده و امکان متصل شدن به روترها و سوئیچ‌ها وجود دارد. این نوع کابل‌ها قابلیت استفاده کردن در مسافت‌های طولانی را دارند. با استفاده از تجهیزات فعال مثل سوئیچ‌ها می‌توان مسافت انتقال را افزایش داد.
معایب کابل شبکه
در صورتی که از کابل‌های شیلددار استفاده کنید، ممکن است که به نویز حساسیت نشان دهد. در واقع در محیط‌های با نویز الکترومغناطیسی شدید ممکن است که کیفیت انتقال داده‌ها تحت تاثیر قرار بگیرد.
برای رفع این مشکل و یا کاهش آن می‌توانید از کابل‌های STP استفاده کنید. برای استفاده از دوربین‌های آی پی و کابل شبکه به روترها سوئیچ‌ها و دستگاه‌های نیاز است که این کار می‌تواند هزینه کلی سیستم را بالا ببرد. نصب و پیکر بندی سیستم‌های آی پی ممکن است برای افرادی که با مفاهیم شبکه ناآشنا هستند کمی پیچیده باشد.
کابل ترکیبی
کابل‌های ترکیبی برای سیستم دوربین‌های مداربسته آنالوگ استفاده می‌شوند. کابل‌های ترکیبی از کابل کواکسیال برای انتقال دادن سیگنال‌های ویدیویی و کابل برق هستند که معمولاً در یک روکش قرار می‌گیرند.
مزایای کابل ترکیبی
با استفاده از کابل‌های ترکیبی شما فقط برای انتقال همزمان تصویر و برق به دوربین از یک کابل استفاده می‌کنید. به این صورت فرایند نصب هم ساده‌تر و هم سریع‌تر انجام می‌گیرد. استفاده کردن از یک کابل به جای دو کابل جداگانه به سیم کشی ظاهر منظم و مرتب‌تر می دهد.
معایب کابل ترکیبی
سیم‌های برقی که در کابل ترکیبی وجود دارند، معمولاً نازک هستند. این سیم‌ها در مسافت‌های طولانی دچار افت ولتاژ خواهند شد و در نتیجه دوربین‌ها عملکرد نامناسبی خواهند داشت.
کابل‌های ترکیبی فقط برای سیستم‌های آنالوگ مناسب هستند. از زمانی که یک بخش از کابل ترکیبی دچار آسیب شد، می‌تواند باعث قطع همزمان تصویر و برق شود.
کابل فیبر نوری
فیبر نوری از رشته‌های نازک شیشه‌ای و یا پلاستیکی تشکیل می‌شود که برای انتقال داده نور را منتقل می‌کند. این کابل‌ها برای انتقال دادن داده‌ها در مسافت‌های طولانی و با پهنای بسیار بالایی استفاده می‌شوند. در این کابل‌ها افت سیگنال وجود ندارد.
مزایای کابل فیبر نوری
فیبر نوری می‌تواند حجم بسیار زیادی از داده‌ها را با سرعت‌های فوق العاده بالایی انتقال دهد. برخلاف کابل‌های مس، ی کابل‌های فیبر نوری در مسافت‌های طولانی دیگر دچار افت سیگنال نمی شوند.
انتقال داده به وسیله نور در کابل فیبر نوری باعث می‌شود که از نویز و تداخلات الکترومغناطیسی در امان بماند. استخراج داده‌ها از کابل فیبر نوری نسبت به کابل‌های مسی دشوارتر است.
معایب کابل فیبر نوری
کابل فیبر نوری و تجهیزات مرتبط با آن مثل مبدل‌ها و کانکتورها نسبت به کابل‌های مسی گران‌تر هستند. برای نصب و اتصال کابل فیبر نوری شما به تجهیزات و تخصص‌های خاصی نیاز دارید. کابل فیبر نوری نسبت به ضربه و خمش زیاد، حساسیت بالایی دارد.
معرفی بهترین نوع کابل برای سیستم دوربین مداربسته شما
شما برای آنکه بهترین کابل را برای سیستم دوربین مداربسته انتخاب کنید، باید به یک سری عوامل توجه داشته باشید که در ادامه به آنها اشاره می‌کنیم.
شما در ابتدا باید نوع دوربین مداربسته خود را انتخاب کنید. باید مشخص کنید که دوربین شما از نوع آنالوگ است و یا از دوربین‌های تحت شبکه می‌باشد.
برای اتصال دوربین به دستگاه ضبط چه مقدار کابل و با چه طولی را نیاز دارید؟ برای کابل کشی چه مقدار بودجه را در نظر گرفته‌اید؟ آیا منبع تغذیه دوربین‌ها نیاز به استفاده از فناوری PoE دارید یا نه؟ آیا محیط نصب شما نویز الکترومغناطیسی بالایی دارد یا نه؟
بر اساس نوع سیستم
بر اساس نوع سیستم از کابل‌های متنوعی استفاده می‌شود که در ادامه می‌خواهیم توضیحات کامل ارائه دهیم.
سیستم‌های آنالوگ
برای سیستم‌های آنالوگ کابل‌های کاواکسیال RG59 با سیم برق را برای مسافت‌های کوتاه تا متوسط زیر ۳۰۰ متر استفاده می‌کنند. برای مسافت‌های طولانی‌تر از کابل کواکسیال RG6 به همراه کابل برق جداگانه استفاده می‌کنند. در این صورت از افت کیفیت تصاویر جلوگیری می‌شود.
سیستم‌های تحت شبکه
برای سیستم‌های تحت شبکه و یا همان آی پی کابل شبکه Cat 5e می‌تواند بهترین گزینه باشد. کابل Cat 5e برای سیستم‌هایی که پهنای باند آنها متوسط است، بسیار مناسب می‌باشد. کابل Cat 6 برای پهنای باند بیشتر که به مقاومت بالاتری در برابر نویز نیاز دارند، می‌تواند مناسب باشد.
مسافت‌های بسیار طولانی یا پهنای باند بسیار بالا
در پروژه‌های بزرگ که مسافت کابل کشی بسیار طولانی است، شما به پهنای باند بالاتری نیاز دارید. پس بهترین گزینه در اینجا استفاده از کابل فیبر نوری است. البته هزینه نصب و کابل کشی آنها خیلی زیاد است.
نکات مهم در انتخاب و نصب کابل
- همیشه از کابل‌های با کیفیت و استاندارد استفاده کنید تا از افت کیفیت تصویر و مشکلات عملکردی آن جلوگیری شود.
- کابل‌های هادی تمام مس تصویر بهتری نسبت به کابل‌های هادی با روکش مس دارند.
- در محیط‌هایی که نویز الکترومغناطیسی بالایی دارند، از کابل‌های شیلددار کواکسیال و یا شیلدینگ قوی استفاده می‌کنند.
- سعی کنید از اتصالات محکم و مناسب با نوع کابل استفاده کنید و اتصالات را به درستی محکم نمایید.
- همیشه کابل‌ها را از منابع نویزدار الکترومغناطیسی دور نگه دارید.
- کابل‌ها را در برابر آسیب‌های فیزیکی مثل نور مستقیم خورشید و یا رطوبت محافظت کنید.
- از لوله‌های خرطومی و یا تاکت‌های مخصوص کابل کشی استفاده نمایید.
- بعد از نصب تمامی کابل را با استفاده از تستر کابل مناسبی تست کنید تا مطمئن شوید که اتصالات صحیح انجام شده و قطعی و یا اتصال کوتاه وجود ندارد.
نتیجه‌گیری
انتخاب کابل مناسب برای سیستم دوربین‌های مداربسته یک تصمیم مهمی است، چون که در کیفیت تصویر، پایداری سیستم و همچنین طول عمر آنها می‌تواند تاثیر مستقیم داشته باشد.
شما با شناخت انواع کابل‌های موجود و بررسی مزایا و معایب هر کدام باید نیازهای خاص پروژه را در نظر بگیرید تا بتوانید بهترین گزینه را برای آنها انتخاب کنید.
اگر بتوانید در ارتباط با انتخاب کابل و نصب آنها نکات مهمی را رعایت کنید، به مشکل چندانی بر نخواهید خورد و می‌توانید تصاویر با کیفیتی از دوربین‌ها به دست آورید.
